DIN 580 рым-болты vs анкерные болты: чем отличаются и когда что использовать

При выборе крепежа для монтажных и такелажных работ часто возникает вопрос: рым-болт или анкерный болт? Ответ зависит от вашей задачи. Рым-болты предназначены для подвижного захвата и перемещения грузов благодаря кольцу на головке — это временное крепление. Анкерные болты, напротив, обеспечивают неподвижное крепление конструкций в основание (бетон, кирпич) и рассчитаны на длительное удержание. Рым-болты работают под аксиальной нагрузкой и угловыми нагрузками до 45 градусов, регулируются международными стандартами DIN 580 и ГОСТ 4751-73. Анкерные болты держат конструкции в фундаменте и классифицируются по типам крепления (забивные, клиновые, распорные). Выбор зависит от направления нагрузки, условий эксплуатации и требуемой грузоподъёмности.

Что такое рым-болты DIN 580 и их основные характеристики

Рым-болты — это крепёжные изделия с резьбовым стержнем и кольцом (проушиной) на головке для захвата строп и тросов. Стандарт DIN 580 определяет конструкцию и характеристики этих метизов для применения в машиностроении, станкостроении и строительстве. Согласно источнику кrepcom.ru, рым-болты рассчитаны на нагрузки от 80 килограммов до 3,2 тонн при приложении силы вдоль оси крепежа. Это временное решение для захвата и подъёма грузов при помощи строп или тросов.

Рым-болты производят из углеродистых сталей марок 20 и 25, обладающих повышенной твёрдостью поверхности. Применение сварки при производстве недопустимо — изделия изготавливают путём ковки или штамповки, затем проводят термическую обработку и удаляют окалину. Покрытия варьируются: гальваническая оцинковка, горячий цинк, а также нержавеющие стали марок А2 (AISI 304) и А4 (AISI 316) для эксплуатации в агрессивных средах.

Фото: diwis.ru

Анкерные болты: конструкция и принцип работы

Анкерные болты решают противоположную задачу. Это крепежные изделия для неподвижного закрепления конструкций в бетон, кирпич или натуральный камень. По данным источника eurasiakrep.ru, анкерные болты классифицируют на несколько типов в зависимости от механизма фиксации:

Забивные (ударные) анкеры — фиксируются расклиниванием трубки и штока при ударе молотка. Используются в бытовой сфере для крепления в бетонной стене, но неустойчивы к высоким нагрузкам.
Клиновые анкеры — более дорогие, чем стандартные, но обеспечивают более надежное крепление при условии правильного использования.
Двухраспорные анкеры — конусная часть с распорной втулкой входит в отверстие с усилием, затягивание резьбового элемента разжимает втулку и обеспечивает крепление.

Анкерные болты погружаются в основание и держат конструкцию за счёт распора или внутреннего расширения. Это постоянное крепление, в отличие от рым-болтов, которые предназначены для временного захвата груза.

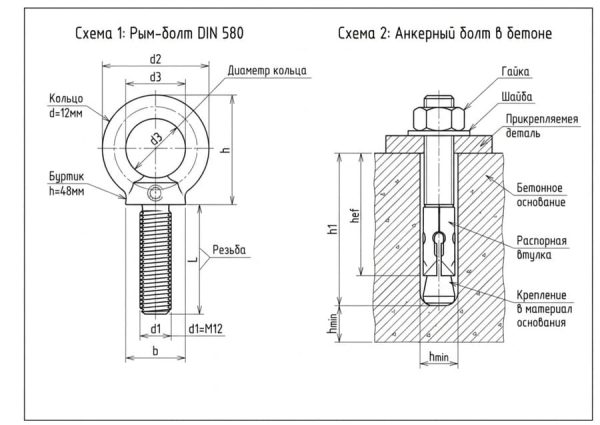

Ключевые различия между DIN 580 и анкерными болтами

Характеристика	Рым-болты DIN 580	Анкерные болты
Назначение	Временный захват и перемещение грузов	Неподвижное крепление в основание
Конструкция	Резьба + кольцо (проушина)	Резьба + распорная втулка (для большинства типов)
Нагрузка вдоль оси	80 кг — 3,2 тонны	Зависит от типа и диаметра, до 20+ тонн
Нагрузка под углом 45°	Поддерживается (50–70% от аксиальной)	Не применяется (нет углового захвата)
Применение	Строповка грузов, монтажные работы, такелаж	Крепление оборудования к фундаменту, стены, фасады
Стандарты	DIN 580, ГОСТ 4751-73, ISO 3266:2010	ГОСТ, DIN (различные), национальные стандарты
Материал	Углеродистая сталь 20, 25 или нержавейка А2, А4	Углеродистая или нержавеющая сталь

Когда выбрать рым-болты DIN 580

Рым-болты — ваш выбор в следующих ситуациях:

Требуется захватить груз несколькими точками и поднять его подъёмником или краном.
Нужно работать с временным креплением, которое легко демонтируется.
Груз может находиться под углом к вертикали (до 45 градусов) благодаря конструкции кольца.
Эксплуатация происходит в условиях, требующих сертификации по DIN 580 или ГОСТ 4751-73.
Необходима работа в агрессивной среде — использование нержавеющих марок А2 или А4.

Согласно BEST-Крепёж, при установке рым-болтов в сквозные отверстия с противоположной стороны материала обязательно использование шайб для правильного распределения нагрузки. Кроме того, глубина глухих отверстий должна соответствовать требованиям DIN 76-1 к расстоянию между последним полным ходом резьбы и монтажной поверхностью.

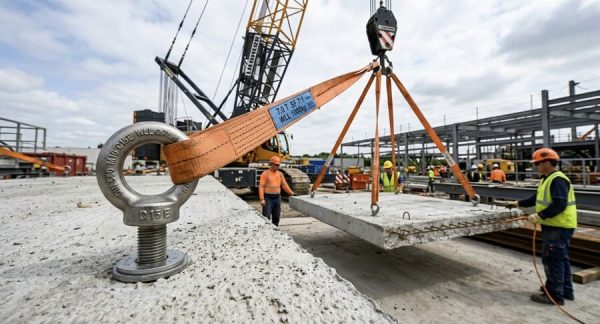

Поднятие железобетонной плиты с помощью рым-болтов

Фото: diwis.ru

Когда выбрать анкерные болты

Анкерные болты уместны в таких случаях:

Монтаж оборудования на фундамент, стену или другое прочное основание.
Требуется длительное, неподвижное крепление без демонтажа.
Нагрузка действует преимущественно по вертикали или в одном направлении.
Необходимо крепление в материалы: бетон, кирпич, натуральный камень.
Требуется сертификация для специальных конструкций (например, в судостроении или авиации).

Практические рекомендации по выбору

Выбор между рым-болтом и анкерным болтом начинается с простого вопроса: нужно ли двигать груз или конструкцию? Если ответ «да» — используйте рым-болты. Если ответ «нет», груз остаётся в одном месте долгосрочно — анкерные болты. Никогда не смешивайте назначение: попытка использовать рым-болт для неподвижного крепления фундамента приведёт к отказу, и наоборот, анкерный болт не предназначен для строповки груза.

При выборе размера учитывайте угол приложения нагрузки. Для рым-болтов по ГОСТ 4751-73 нагрузка под углом 45 градусов составляет 50–70% от номинальной грузоподъёмности при аксиальной нагрузке. При многоточечном креплении распределяйте нагрузку равномерно, иначе одна из точек перегружается.

Проверяйте материал: для морской среды, пищевой промышленности и медицины требуется нержавеющая сталь. Для внутренних условий подойдёт углеродистая сталь с гальванической оцинковкой. Никогда не используйте неоцинкованный крепеж на улице — коррозия пройдёт сквозь него за 1–2 сезона.

Критерии проверки перед использованием

Независимо от типа крепежа, перед применением проведите визуальный осмотр:

Отсутствие трещин, вмятин, сколов на кольце (для рым-болтов) или на поверхности (для анкерных).
Резьба не сорвана, не стёрта, без заусенцев.
Отсутствие следов ржавчины (для оцинкованных изделий), коррозии или сварочных швов.
Кольцо рым-болта без зазубрин и неровностей.
Для анкерных болтов — целостность распорной части.

По стандартам кrepcom.ru, все рым-болты и анкерные болты должны выдерживать испытание на прочность нагрузкой, равной удвоенной номинальной грузоподъёмности с допуском ±5%. Это гарантирует надёжность при критических условиях.

Заключение

Рым-болты DIN 580 и анкерные болты решают совершенно разные задачи. Рым-болты — это инструмент для временного захвата, перемещения и подъёма грузов с поддержкой угловых нагрузок. Анкерные болты — это решение для неподвижного, долгосрочного крепления конструкций в основание. Понимание этого различия предотвратит ошибки монтажа, обеспечит безопасность работников и гарантирует надёжность конструкции. При сомнениях обратитесь к национальному стандарту (ГОСТ 4751-73 в России, DIN 580 в Европе) или проконсультируйтесь с инженером по безопасности.
