Установка духового шкафа: пошаговая инструкция и частые ошибки, ведущие к поломкам

Слово эксперта: За 12 лет практики я осмотрел сотни сгоревших плат управления и расплавленных кухонных фасадов. Люди тратят десятки тысяч рублей на премиальную технику, а затем теряют ее из-за банального игнорирования вентиляционных зазоров или использования дешевого удлинителя. Эта инструкция — выжимка моего технического опыта. Она поможет сохранить прибор в идеальном состоянии.

Статистика сервисных центров неумолима. Почти 40 процентов поломок в первый год эксплуатации связаны с нарушениями правил монтажа. Когда требуется ремонт духовых шкафов на дому, причина часто кроется не в заводском браке. Виной становится перегрев внутренних узлов, короткое замыкание или деформация корпуса. Встраиваемая техника требует строгой дисциплины при подключении.

Грамотная установка духового шкафа начинается задолго до распаковки коробки. Процесс требует понимания базовых законов физики. Нагревательные элементы генерируют температуру до 300 градусов. Корпус неизбежно отдает часть тепла в окружающее пространство. Мебели и проводам нужна защита. Это закон.

Подготовка к установке: 3 главных правила

Игнорирование подготовительного этапа гарантирует проблемы в будущем. Техника просто откажется работать в критический момент. Сгорят предохранители. Оплавится изоляция.

Требования к электропроводке и автоматам

Электрическая сеть принимает на себя основной удар. Стандартная духовка потребляет от 2,5 до 4 киловатт электроэнергии. Старая алюминиевая проводка не выдержит такой нагрузки. Металл нагреется. Изоляция расплавится. Начнется пожар.

Безопасное подключение требует отдельной кабельной линии от распределительного щитка. Требуется медный кабель ВВГнг-LS. Сечение кабеля строго 3×2,5 квадратных миллиметра. Такая толщина медной жилы свободно пропускает ток до 27 Ампер. Духовка забирает максимум 16 Ампер. Создается двойной запас прочности. Для владельца квартиры это означает нулевой риск возгорания проводки внутри стен.

Линию защищают индивидуальным автоматическим выключателем номиналом 16 Ампер. Дополнительно устанавливается УЗО (устройство защитного отключения) на 30 миллиампер. Альтернативный вариант — дифавтомат. Данный прибор спасает жизнь человека при пробое тока на металлический корпус духовки. При малейшей утечке электричества механизм обесточит линию за доли секунды.

Размеры ниши и жизненно важные вентиляционные зазоры

Ниша для встраивания — это посадочное место внутри кухонного гарнитура. Производители мебели часто делают шкаф-пенал глухим. Это фатальная ошибка. Духовке нужен кислород для охлаждения внешнего контура.

Вентиляционный зазор работает по принципу каминной тяги. Холодный воздух заходит снизу, проходит вдоль задней стенки прибора, забирает тепло и выходит над дверцей. Если перекрыть этот поток, температура внутри мебельного короба быстро достигнет 100 градусов. Электронная плата управления выходит из строя при 85 градусах. Замена платы стоит половину цены нового прибора.

Стандартные требования к зазорам:

• От задней стенки духовки до стены помещения: 40-50 миллиметров.
• От дна прибора до полки гарнитура: 5-10 миллиметров.
• По бокам: 5 миллиметров с каждой стороны.
• Задняя стенка мебельного шкафа в зоне духовки полностью выпиливается.

Совет эксперта: Я часто вижу, как сборщики мебели оставляют тонкий лист ДВП на задней стенке ниши. Они мотивируют это жесткостью конструкции. Требуйте вырезать отверстие! ДВП — отличный теплоизолятор. Из-за него встроенный вентилятор конвекции начинает гонять горячий воздух по кругу, сжигая термопредохранитель за 2-3 месяца интенсивной готовки.

Пошаговая инструкция по установке духового шкафа

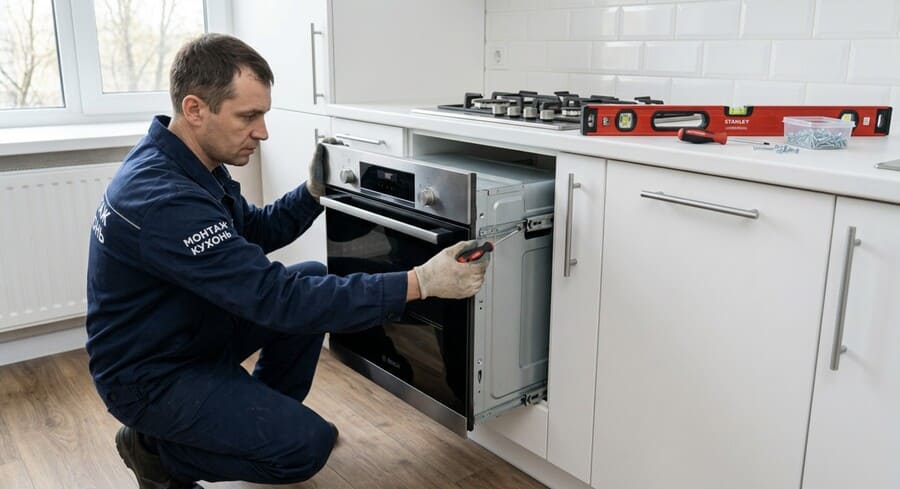

Фото: diwis.ru

Монтаж разделяется на механическую и электрическую части. Последовательность нарушать нельзя. Сначала обеспечиваем контакт с сетью, затем фиксируем корпус в мебели.

Шаг 1: Подключение к электросети

Способ подключения зависит от номинальной мощности техники и комплектации. Существует два сценария развития событий.

Подключение через клеммную колодку требует зачистки проводов. Жилы зачищают на 10-12 миллиметров. Фаза (коричневый или белый провод) соединяется с фазой сети. Ноль (синий провод) — с рабочим нулем. Заземление (желто-зеленый провод) — строго с контуром заземления. Ошибка в полярности, особенно путаница с фазой и заземлением, приведет к мгновенному короткому замыканию и срабатыванию автоматов защиты.

Силовая розетка монтируется вне зоны нагрева. Идеальное место — цокольное пространство кухни (на высоте 10 сантиметров от пола) или соседний шкафчик. Розетка за самой духовкой не позволит задвинуть прибор до конца. Корпус упрется в вилку. Мебель будет испорчена.

Шаг 2: Размещение в нише и выравнивание по уровню

Встраиваемый духовой шкаф весит от 30 до 50 килограммов. Поднимать его в одиночку опасно. Риск повредить спину или уронить технику велик. Нужен напарник.

Прибор аккуратно задвигают в подготовленную нишу. Кабель питания направляют так, чтобы он не касался горячих задних стенок. Провод не должен перегибаться или зажиматься мебельными углами. Острые края ДСП легко прорезают изоляцию.

Важный этап — строительный уровень. Прибор необходимо выставить идеально ровно по горизонтали. Почему это важно? Жидкое тесто для бисквита или запеканки стечет в один угол противня. Выпечка получится кривой. Один край сгорит, другой останется сырым. Регулировка производится подкладыванием термостойких пластин под ножки или дно корпуса.

Шаг 3: Фиксация к кухонному гарнитуру

Духовка не просто стоит на полке. Ее необходимо жестко закрепить. Если этого не сделать, при открывании тугой дверцы весь шкаф подастся вперед. Горячий противень с маслом окажется на полу. Ожоги обеспечены.

На передней рамке корпуса (сразу за дверцей) расположены два или четыре крепежных отверстия. В комплекте идут специальные саморезы. Дверцу открывают. Саморезы вкручивают сквозь металлическую рамку прямо в торцы кухонного фасада. Чрезмерное усилие здесь вредит. Металл рамки легко деформировать перетянутым шуруповертом. Работают ручной крестовой отверткой. До упора. Без фанатизма.

ТОП-5 ошибок при установке, которые убивают вашу технику

Опыт мастеров сервиса позволяет составить рейтинг критических нарушений. Эти действия лишают покупателя заводской гарантии. Инженер моментально распознает следы неправильного монтажа.

Перекрытие контура охлаждения

Замуровывание техники без зазоров убивает электронику. Вентилятор тангенциального охлаждения гудит, но воздух не циркулирует. Термодатчики сходят с ума. Печь выдает ошибку на дисплее и блокирует нагрев. Решение проблемы требует полного демонтажа и перепила мебели.

Подключение через бытовой удлинитель

Обычный пластиковый пилот с кнопкой рассчитан на зарядку телефона или работу телевизора. Включение в него 3-киловаттного ТЭНа приводит к расплавлению контактов внутри удлинителя за 15 минут. Пластик капает на пол. Возникает открытое пламя. Прямое подключение в выделенную розетку — единственный безопасный путь.

Поднятие за ручку дверцы

При переноске шкафа к нише возникает соблазн взяться за массивную ручку дверцы. Этого делать категорически нельзя. Петли рассчитаны только на вес самого стекла (3-5 килограммов). Вес всей конструкции вырвет петли с корнем. Геометрия дверцы нарушится. Жар начнет выходить наружу, плавя пластиковые кнопки управления.

Соседство с холодильником без изоляции

Независимый духовой шкаф часто ставят в пенал рядом с холодильником. Стенка духовки нагревается до 80 градусов. Компрессор холодильника начинает работать на износ, пытаясь охладить свою камеру. Холодильник ломается через год. Между двумя приборами прокладывают слой фольгированного пенофола. Термоизоляция спасает оба устройства.

Отказ от холостого прокаливания

Внутренняя камера покрыта заводской смазкой для защиты металла от коррозии на складе. Если сразу поставить запекаться мясо, еда пропитается вкусом машинного масла и химикатов. Ужин отправится в мусорное ведро.

Совет эксперта: Первичный запуск — обязательная процедура. Установите температуру 250 градусов. Включите режим верхнего и нижнего нагрева с конвекцией. Оставьте пустую духовку работать на 40-50 минут. Откройте окна настежь. Пойдет сильный сизый дым и едкий запах. Это нормально. Выгорает заводская смазка и связующие вещества в минеральной вате теплоизоляции. После остывания протрите камеру влажной тряпкой с мыльным раствором.

Часто задаваемые вопросы (Q&A)

Можно ли установить духовой шкаф под варочную панель другой фирмы?
Да. Независимый духовой шкаф имеет собственную панель управления и отдельный кабель питания. Он никак не связан с варочной поверхностью. Производители могут быть разными. Главное — соблюсти зазор между дном индукционной панели и крышкой духовки (минимум 20 миллиметров) для вентиляции катушек индукции.

Почему греется стекло на дверце во время готовки?
Стекло всегда будет теплым. Однако, если дверца обжигает руки, проблема заключается в недостаточном притоке холодного воздуха снизу ниши. Тангенциальный вентилятор не справляется с обдувом пространства между стеклами. Проверьте вентиляционные щели в цоколе гарнитура.

Обязательно ли заземление для работы духовки?
Для нагрева ТЭНов заземление не требуется, печь включится. Но для безопасности пользователя оно критически необходимо. Металлический корпус без заземления накапливает статический заряд. В случае пробоя изоляции внутри прибора напряжение 220 Вольт уйдет на корпус. Прикосновение к дверце вызовет сильный удар током. Заземление отводит опасный потенциал в щиток.

Заключение

Монтаж кухонной техники не терпит спешки и интуитивного подхода. Каждый миллиметр зазора и каждый квадратный миллиметр сечения кабеля продиктованы законами электротехники. Строгое следование правилам сохраняет мебель в первозданном виде, защищает электросеть от перегрузок и обеспечивает равномерное пропекание кулинарных шедевров.

При малейших сомнениях в качестве домашней проводки или при отсутствии нужного инструмента лучше делегировать задачу профессионалам. Ошибки обходятся слишком дорого. Если ваша техника уже демонстрирует признаки перегрева, выбивает пробки или выдает системные ошибки, компания РемонтГис оперативно проведет диагностику и устранит последствия неправильного монтажа, вернув прибор к полноценной жизни.
